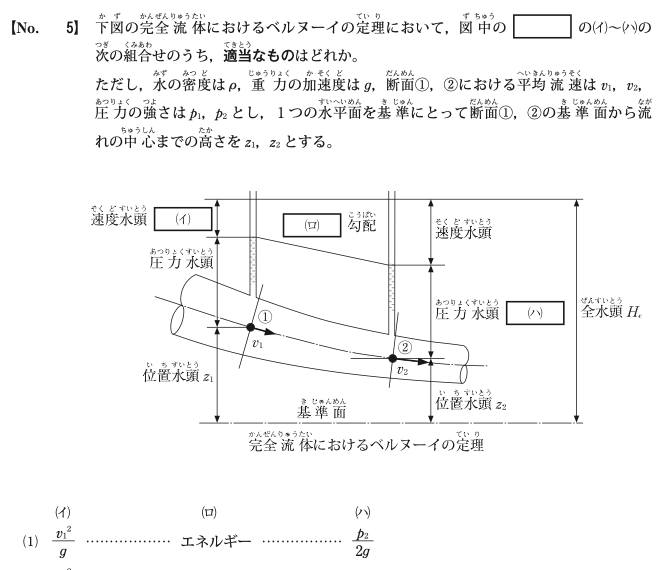

問 5
①
（イ）v1²/g …（ロ）エネルギー …（ハ）p2/2g
②
（イ）v1²/2g …（ロ）動水 …（ハ）p2/ρg
③
（イ）v1²/g …（ロ）動水 …（ハ）p2/ρg
④
（イ）v1²/2g …（ロ）エネルギー …（ハ）p2/2g
解説
ベルヌーイの定理では、速度水頭＋圧力水頭＋位置水頭の和（全水頭）が一定に保たれます。
（イ）速度水頭は v₁²/2g です。v₁²/g は誤りです。
（ロ）図の勾配線は、圧力水頭と位置水頭の和を結んだ動水勾配線です。
（ハ）圧力水頭は p₂/ρg です。p₂/2g は誤りです。
よって選択肢
⑵（イ＝v₁²/2g、ロ＝動水、ハ＝p₂/ρg）が正答です。
