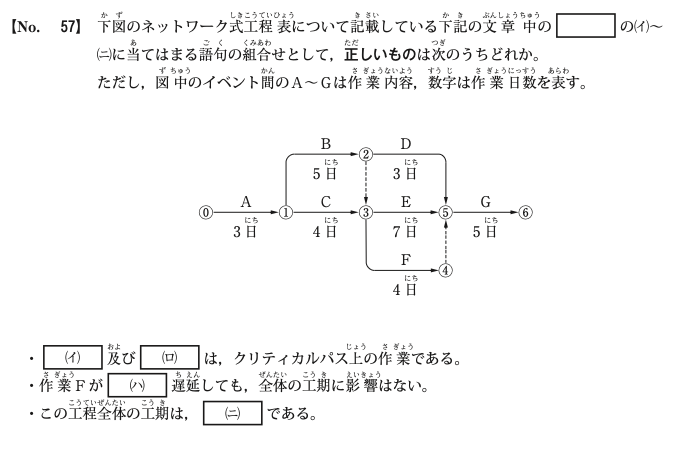

問 57
①
作業C ……… 作業D ……… 3日 ……… 19日間
②
作業B ……… 作業E ……… 3日 ……… 20日間
③
作業B ……… 作業D ……… 4日 ……… 19日間
④
作業C ……… 作業E ……… 4日 ……… 20日間
解説
各経路の所要日数を計算します。
・A→B→E→G＝3＋5＋7＋5＝20日（最長。作業Bの完了後、ダミー矢線を経て作業Eに続きます）
・A→C→E→G＝3＋4＋7＋5＝19日
・A→B→D→G＝3＋5＋3＋5＝16日
（イ）（ロ）クリティカルパス上の作業は作業Bと作業Eです。
（ハ）作業Fの完了は8＋4＝12日目で、作業Gの開始（15日目）まで3日の余裕があるため、作業Fは3日遅延しても全体の工期に影響しません。
（ニ）この工程全体の工期は20日間です。
よって選択肢
⑵が正答です。
