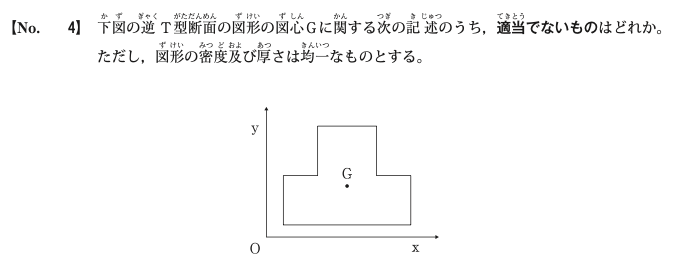

問 4
①
図心Gとは、その図形の重心である。
②
図心Gを求めるときには、図形を適当な形状の図形に分割して計算する。
③
断面形状が長方形の場合は、対角線の交点が図心である。
④
図心Gは、x軸、y軸に対する断面二次モーメントが共に0となる直交軸の交点である。
解説
⑴ ○ 図心は図形の重心のことである。
⑵ ○ 複雑な断面は単純な図形に分割し、各図心の位置と面積から全体の図心を求める。
⑶ ○ 長方形の図心は対角線の交点（中心）にある。
⑷ ✕ 図心は断面一次モーメントが0となる軸の交点である。断面二次モーメントが0になるのではない。
